設備名稱

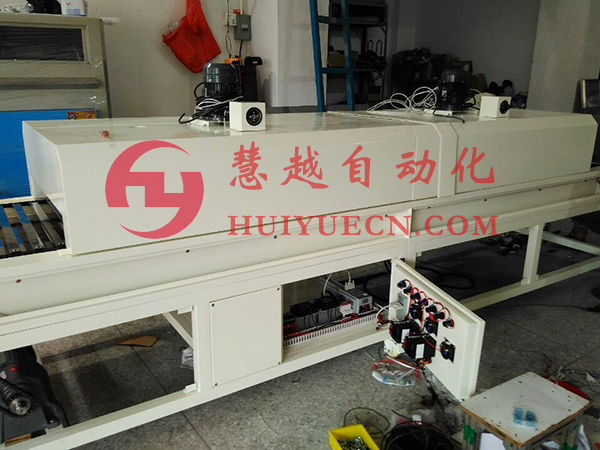

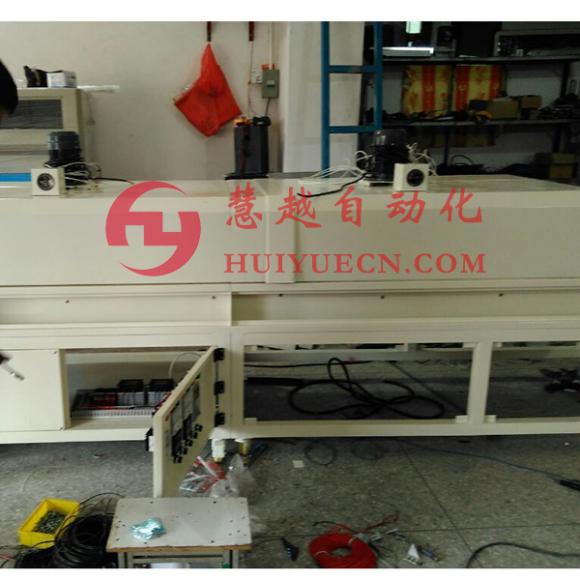

13米隧道式烘干爐

規    格

隧道式烤爐

電源/功率

380V  42kw

尺   寸

 外型尺寸

L13000mm × W1100mm × H1050mm

 烘箱外尺

L10000mm × W1100mm × H350mm

  烘箱內尺

L10000mm × W900mm × H100mm（進料口高度）

（分5段加熱，每段2000mm,每段獨立控溫。 ）

結構及配置

總體結構

（箱式整體）

1、烤爐採用1.2mm冷扎板外殼折制成型；

2、烤爐內膛採用1.2mm不銹鋼鏡面板折制成型；

3、烤爐體主橫梁採用2.0mm熱板折彎製作；

4、烤爐體腳架採用50*50*1.5mm鐵質方通焊接成型；

5、底部配置調平角杯；

6、保溫採用硅酸鋁棉及發泡硅膠保溫斷熱；保溫層厚度為100mm；

7、烤爐表面噴漆處理（顏色為電腦白）；

電熱裝置

紅外線發熱管加溫；發熱裝置共40KW；

  傳動系統

1、 1、傳動變頻裝置：1500W電機、雙減速機（1：200）、開關、指示燈共一套

2、 傳送方式：鏈條式帶穿桿不銹鋼網帶傳送產品。

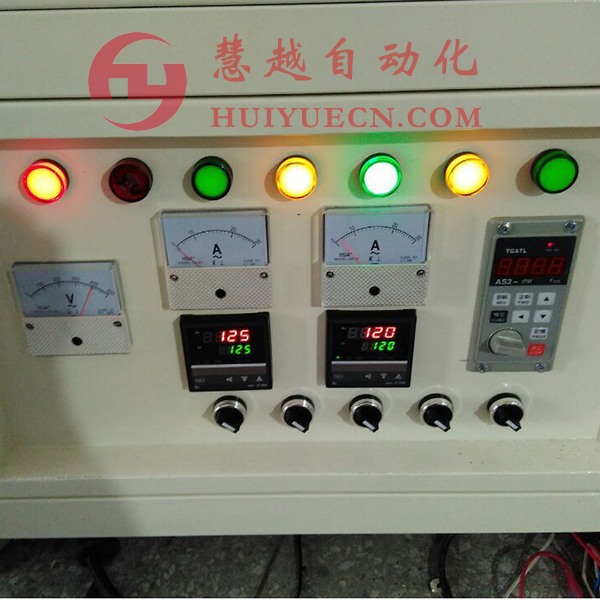

溫控系統

控制系統鑲於腳架圍板處--內含：

RKC溫度控制器、SSR輸出控溫、運風電機370W、9寸千頁風輪、50A電流表、500V電壓表、保險、加熱通段保護、電源開關；共5套溫控

爐調節

冷卻段長1000mm，采用150mm*150mm冷卻風扇制冷。

烘箱技術指標

烤爐溫度

RT~200℃

調節方式

平衡調溫?？刂葡到y根據溫控表設定的溫度點通過熱電偶感應控制加熱絲的輸出量，達到動態的平衡。

注意事項

本設備旁邊不能放置含有易燃易爆或易產生揮發、腐蝕性氣體的物品進行試驗或儲存。

本設備正常工作時需有工作人員看守
