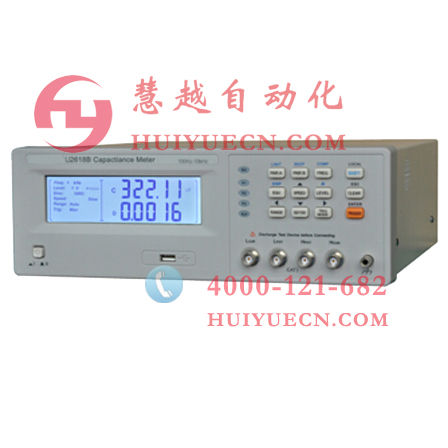

HY-TS01 數字電容測量?jī)x
數字電容測量?jī)x介紹：
HY-TS01 數字電容測量?jī)x是采用最新測量原理打造的新一代低頻元件測量?jī)x器，其高精度高測量速度，大字符液晶顯示屏，表面貼裝技術，人性化的菜單設置，出色的外觀， 無論是應用于生產線的質量控制，來料檢驗和元件自動測試系統均游刃有余。 RS-232C及HANDLER接口配置為遠程控制及組建系統提供了技術平臺。
HY-TS01 數字電容測量?jī)x-性能特點：
1、采用SMT 表面貼裝工藝
2、優異的測試穩定性
3、抗沖擊能力強
4、功能強大，操作簡單
5、最快20次/秒測量速度，滿足測試系統要求
6、測量參數全面，讀數穩定
7、30Ω, 100Ω兩種輸出阻抗選擇
8、5 檔分選及HANDLER接口
數字電容測量?jī)x技術參數
測量功能 |
|
測量參數 |
主：C/R/Z 副： D/θ/X /ESR |
基本精度 |
0.1% |
等效電路 |
串聯, 并聯 |
偏差方式 |
絕對值，百分比 |
量程方式 |
自動, 保持 |
觸發方式 |
INT/MAN/EXT/DUT/BUS |
測試速度 |
快速: 20, 中速: 10, 慢速: 3 (次/秒) |
校正功能 |
開路/短路清零 |
測試端配置 |
5端 |
顯示方式 |
直讀，ΔABS, Δ% |
顯示器 |
主、副參數：5位顯示 |
測試信號 |
|
測試頻率 |
100Hz,120Hz,1kHz,10kHz |
輸出阻抗 |
30Ω , 100Ω |
測試電平 |
0.1Vrms, 0.3Vrms, 1Vrms（可定制特殊電平） |
測量顯示范圍 |
|
|Z|, R,X,ESR |
0.0001Ω - 99.999MΩ |
C |
0.01pF - 99999μ F |
D |
0.0001 - 9.9999 |
θ(Deg) |
-179.9° – 179.9° |
θ(Rad) |
-3.14159 – 3.14159 |
Δ% |
-999.99% - 999.99% |
比較器和接口 |
|
比較器 |
P1,P2,P3,AUX,NG,5檔分選及訊響 |
接 口 |
RS232C, USB, Handler |
