全自動含浸機控制器接線圖
<!---->
全自動含浸機控制器接線圖

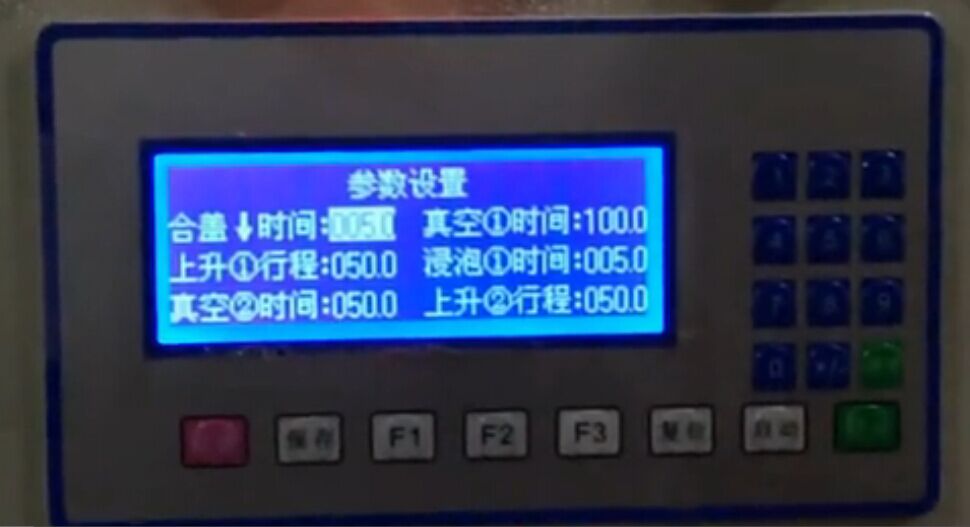

我司東莞慧越科技HY-Z02全自動含浸機是自動運行程序：放入產品——蓋合上————抽真空1——馬達升1——浸泡1——馬達升2——浸泡2——排氣1——馬達降——抽真空2——滴干,排氣2——完成（報警）——開蓋取出產品。（此為含浸工作的基本流程。）以下由慧越小編跟大家詳解一下HY-Z02全自動含浸機控制器接線圖.
HY-Z02全自動含浸機控制器接線圖
1、上方接線座
Y15：蜂鳴器報警 Y14：運行指示燈
24V+：+24V輸出 Y13：備用
Y12：合蓋電磁閥 Y11：開蓋電磁閥
24V+：+24V輸出 Y10：排氣電磁閥
Y09：進氣電磁閥 Y08：真空繼電器
24V+：+24V輸出 Y07 Y06：備用
+5V：+5V輸出 +5V：+5V輸出
Y05 Y04:備用 +5V：+5V輸出
Y03 Y02：備用 +5V：+5V輸出
Y01：升降方向 Y00：升降脈沖
2、 中間接線座
GND:側面為2段子 +24V：電源插座
3、 下方接線座
X15：備用 COM：公共地
X14：備用 X13：原點感應
X12：極限感應 COM：公共地
X11 X10：備用 X09：壓力保護
COM：公共地 X08：備用
X07：相序異常 COM：公共地
X05 X04 X03：備用 COM：公共地
X02：備用 X01：停止開關
X00：?jiǎn)?dòng)開關 COM：公共地
